运算放大器常用电路

运算放大器常用电路

1. 反相放大电路

\[ V_{out} = - \frac{R2}{R1} * V_{in} \] 关于R1,R2及R3的选值:

1)、R1,R2及R3应该在K级,不宜达到M级;

2)、R3应该等于或近似于R1与R2的并联,以消除偏置电流的影响。

2. 同相放大电路

\[ V_{out} = (1 + \frac{R2}{R1}) * V_{in} \] 同相放大电路的应用场合具有局限性,一般只用于直流电平的放大,不适合用于交流信号的放大,因为它会将交流信号的直流偏置电压一并放大,从而使其偏置电位发生偏移。带参考电平的反相比例放大电路在信号放大时比较有实用性。

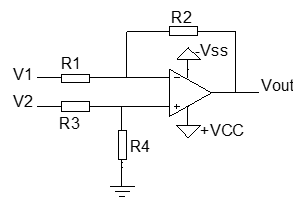

3. 差分放大电路

\[ V_{out} = (\frac{R1+R2}{R3+R4}) * \frac{R4}{R1} * V_2 - \frac{R2}{R1} *V_1 \] 当R1=R3并且R2=R4时: \[ V_{out} = \frac{R2}{R1} * (V_2 - V_2) \]

4. 电压跟随电路

\[ V_{out} = V_{in} \] 电压跟随电路一般用于信号的隔离。

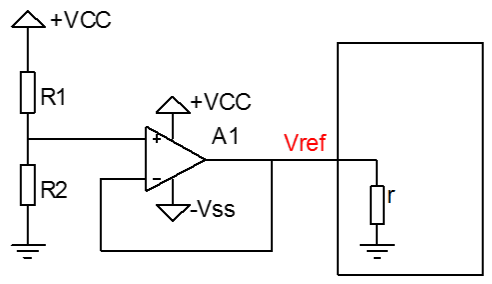

可靠的参考电压电路

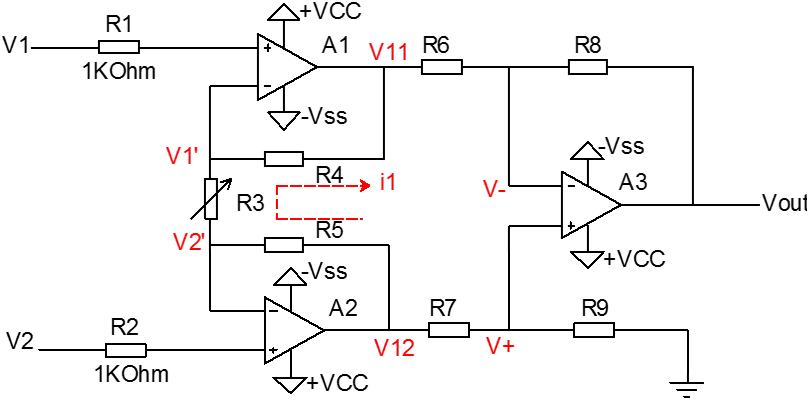

仪器放大电路

此方法电路使用于小信号的放大,一般用于传感器信号的放大。传感器的输出信号很小,一般只有几毫伏到几十毫伏。

电路由两级放大电路组成,第一级由A1,A2组成,同相输入,输入阻抗高,电路结构对称,可很好的抑制零点漂移;第二级由A3组成,良好的共模抑制比,输入阻抗高,增益在大范围内可调。

选值要求:R4=R5,R6=R7,R8=R9(保持电路的对称性),R3为可调电阻,用于调节电路增益。 \[ V_{out} = (1 + \frac{2 * R_4}{R_3}) * \frac{R_8}{R_6} * (V_2 - V_1) \]

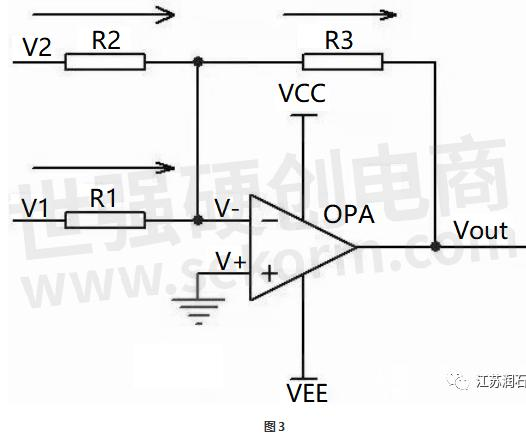

5. 反相求和电路

\[ V_{out} = -(V_1 + V_2) \]

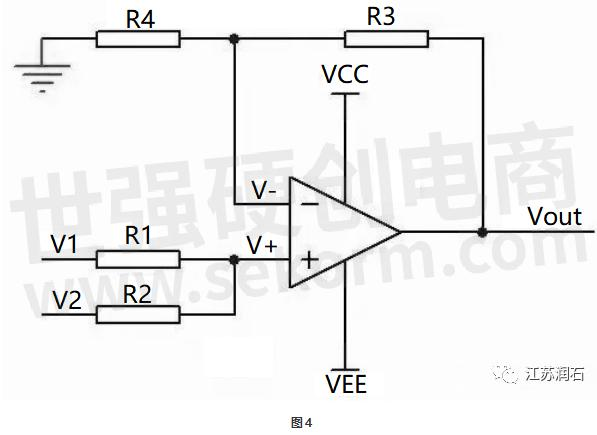

6. 同相求和电路

\[ V_{out} = (V_1 + V_2) \]

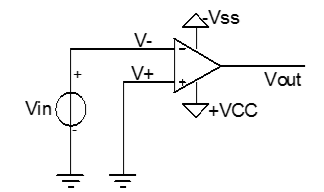

7. 简单的比较器

\[ V_{out} = (V_+ - V_-) * A_v \] Av为运放的开环放大倍数(一般为100dB左右,即十万倍)。当V+大于V-时,输出为正饱和(接近VCC,但是无法达到);当V-大于V+时,输出为负饱和(接近-VSS,但是无法达到)。连接V+至地,构成过零比较器。

8. 过零比较器

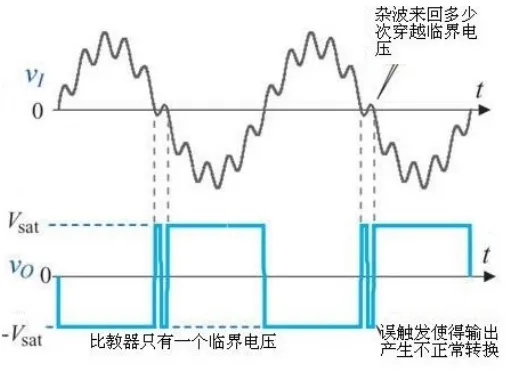

过零比较器虽然简单,但是并不实用,它的问题在于比较器只有一个临界电压,输入信号上的杂波易引起输出误操作,如图所示。

9. 迟滞比较器

10. 窗口比较器

窗口比较的工作原理如图2.15所示。 1)Uin>URH>URL,A1输出UOH,A2输出UOL,D1导通,D2截止,Uout=UOH; 2)Uin<URL<URH,A1输出UOL,A2输出UOH,D1截止,D2导通,Uout=UOH; 3)URL< Uin<URH,A1输出UOL,A2输出UOL,D1截止,D2截止,Uout=UOL;

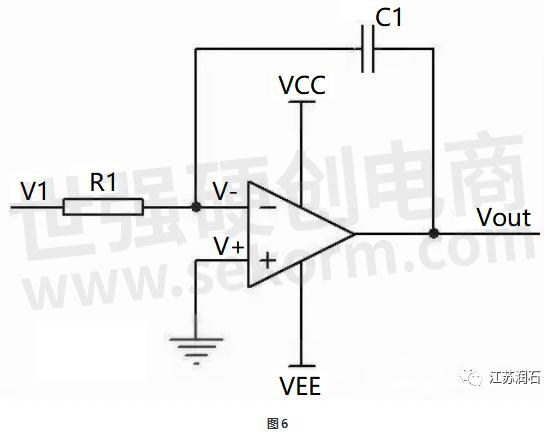

11. 积分器电路

积分器电路的输入与输出的关系式为:

输出电压与输入电压对时间的积分成正比,这就是积分器电路了。若V1为恒定电压U,则上式变换为Vout=-Ut/(R1C1)t是时间,则Vout输出电压是一条从0至负电源电压,按时间变化的直线。

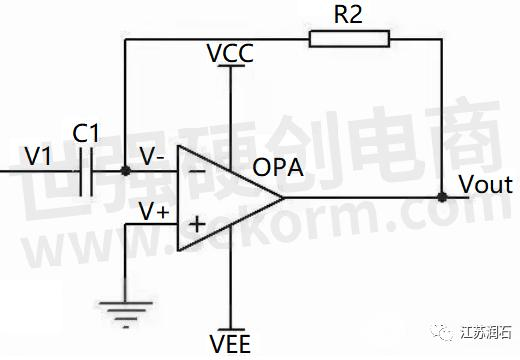

12. 微分器电路

微分器输入输出关系式为:

如果V1是一个突然加入的直流电压,则输出Vout对应一个方向与V1相反的脉冲。
